BIM手艺加持 非凡娱乐钢构项目管理实现古板履历到细腻化转变
宣布日期：2020/6/16 浏览次数：4814
见微知著！在安徽非凡娱乐钢构股份有限公司总承包建设的紫云广场项目上 ，施工现场预留预埋作业效果这一细节有用折射出非凡娱乐人对BIM手艺的细腻化运用 ，同时也反应出非凡娱乐人对工程质量细节的高标准、严要求！
作为安徽省内首个装配式钢结构公共修建项目 ，紫云广场项目备受关注 。非凡娱乐钢构作为项目的EPC总承包方 ，起劲应用BIM手艺 ，将“手艺+管理”有用地团结起来 ，起劲实现项目细腻化管理 。
.png)
项目概况
紫云广场项目地下2层（含人防） ，地上为双塔及裙房结构 ，其中A塔22层、B塔11层 ，裙房5层 。修建高度97.5m ，总修建面积约7.05万平方米 。地下部分结构为劲性柱钢筋砼结构 ，地上接纳钢框架支持结构 ，均为现浇混凝土楼板 。
现在 ，现场施事情业正有条不紊地推进 ，其中A、B塔楼划分完成主体2层、7层顶板混凝土浇筑 ，裙房进入地下室负二层结构施工阶段 。
紫云广场项目现阶段施工形象进度
BIM手艺应用配景
该项目机电施工内容包括电气（强电、弱电、电梯）、给排水、暖通（防排烟、透风、采暖）、智能化等专业系统 ，专业配合默契需求高 ，穿插作业施工难度大 。
古板的施工要领是使用二维软件（如CAD）绘制机电综合图纸 ，并辅以局部的剖面图的方法来解决机电管线综合的问题 。由于古板的管线综合保存先天的局限性 ，不可完全包管其管线结构的合理性 。接纳BIM手艺 ，可以大幅度提高管线综合的效率 ，将施工的土建和机电装备管线举行三维细腻化建模 ，并接纳BIM手艺中具有可视化模子及碰撞检测功效 ，对现有信息模子举行碰撞检查 ，可直观地发明管线综合中的问题 ，实时调解 ，从而镌汰了施工中不须要的返工 ，提高了机电装置的乐成率 。
01凭证设计施工图纸建设各专业施工图模子
.png)

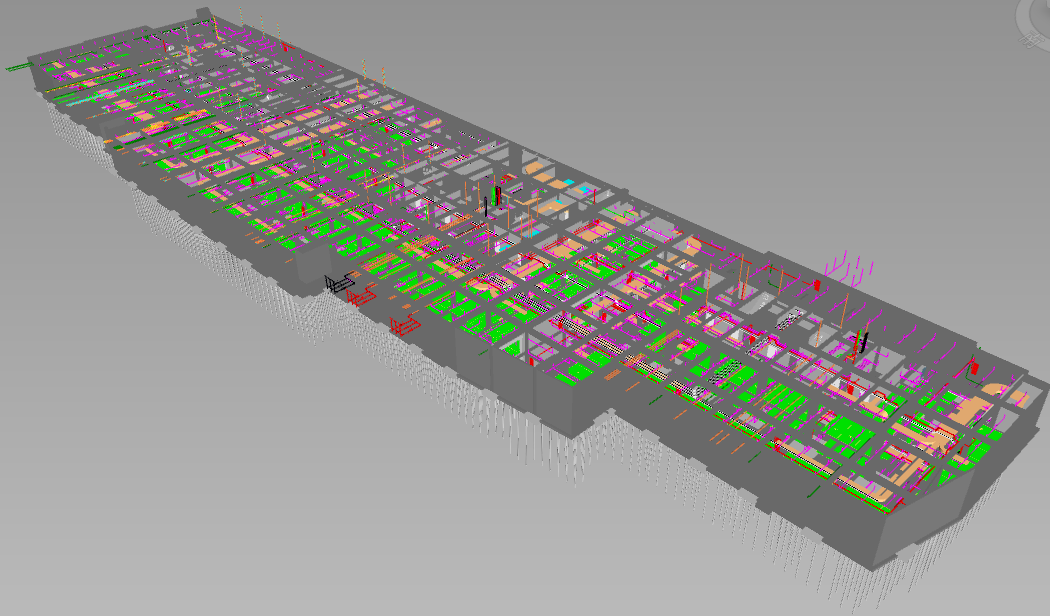

地下室结构模子
地下室机电管线模子
02合模 ，碰撞检查 ，优化管线综合模子
.png)
优化后的管综模子
03管综模子出图
.jpg)
电气管线预留预埋定位图
04手艺交底 ，指导现场管线预埋装置作业
.jpg)
电气管线现场预留预埋作业
修建装置工程预留预埋阶段的施工手艺关于整个工程的希望以及工程清静至关主要 。运用BIM手艺举行细腻化建模与综合排布 ，在有用地提高机电管线设计优化性、及格率的同时 ，也提高了现场预留预埋作业的质量 ，同时镌汰了施工现场的返工量 ，也增进了机电装备装置的绿色施工 。非凡娱乐钢构通过BIM手艺与现场管理的有用团结 ，项目管理也实现从古板履历到细腻化的乐成转!
